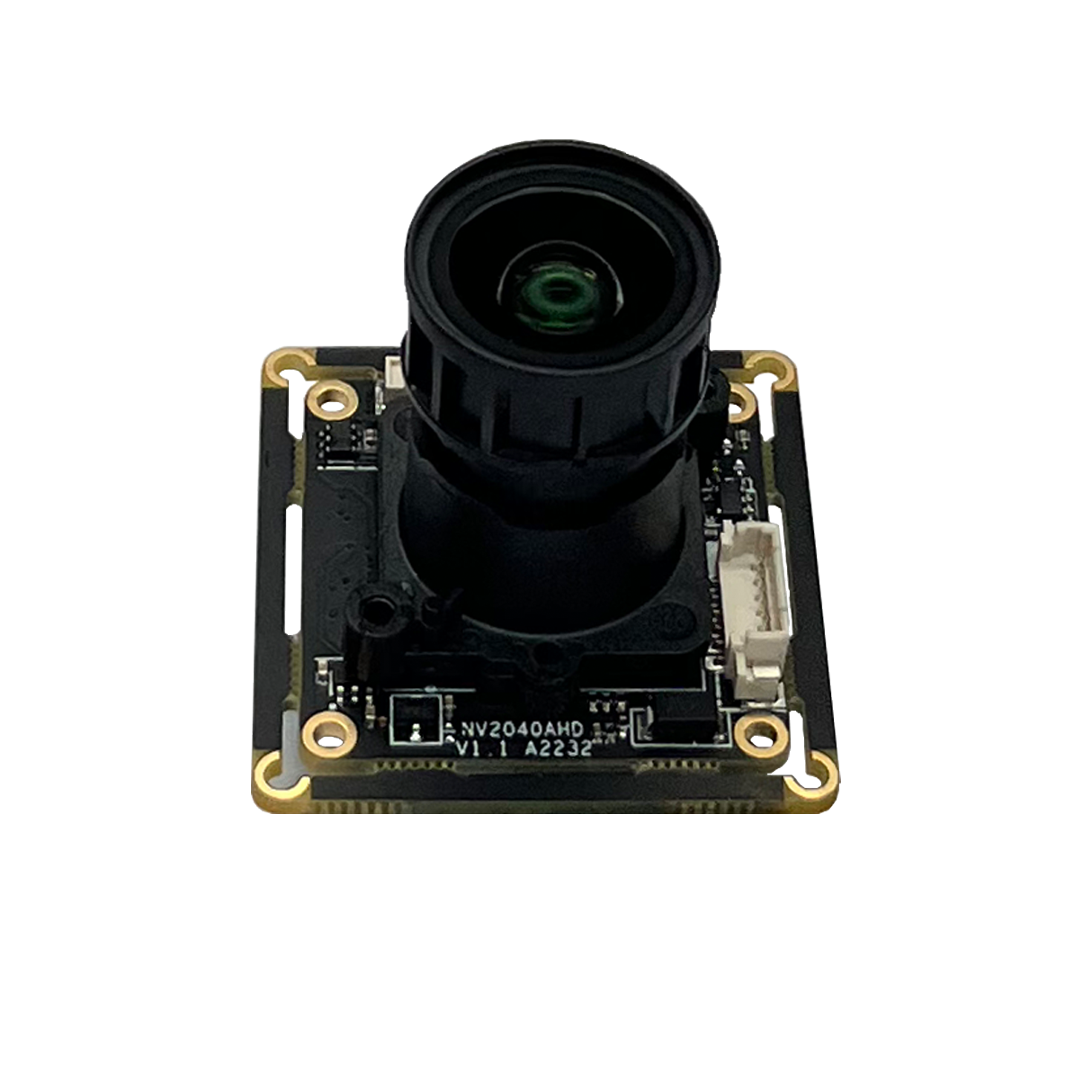

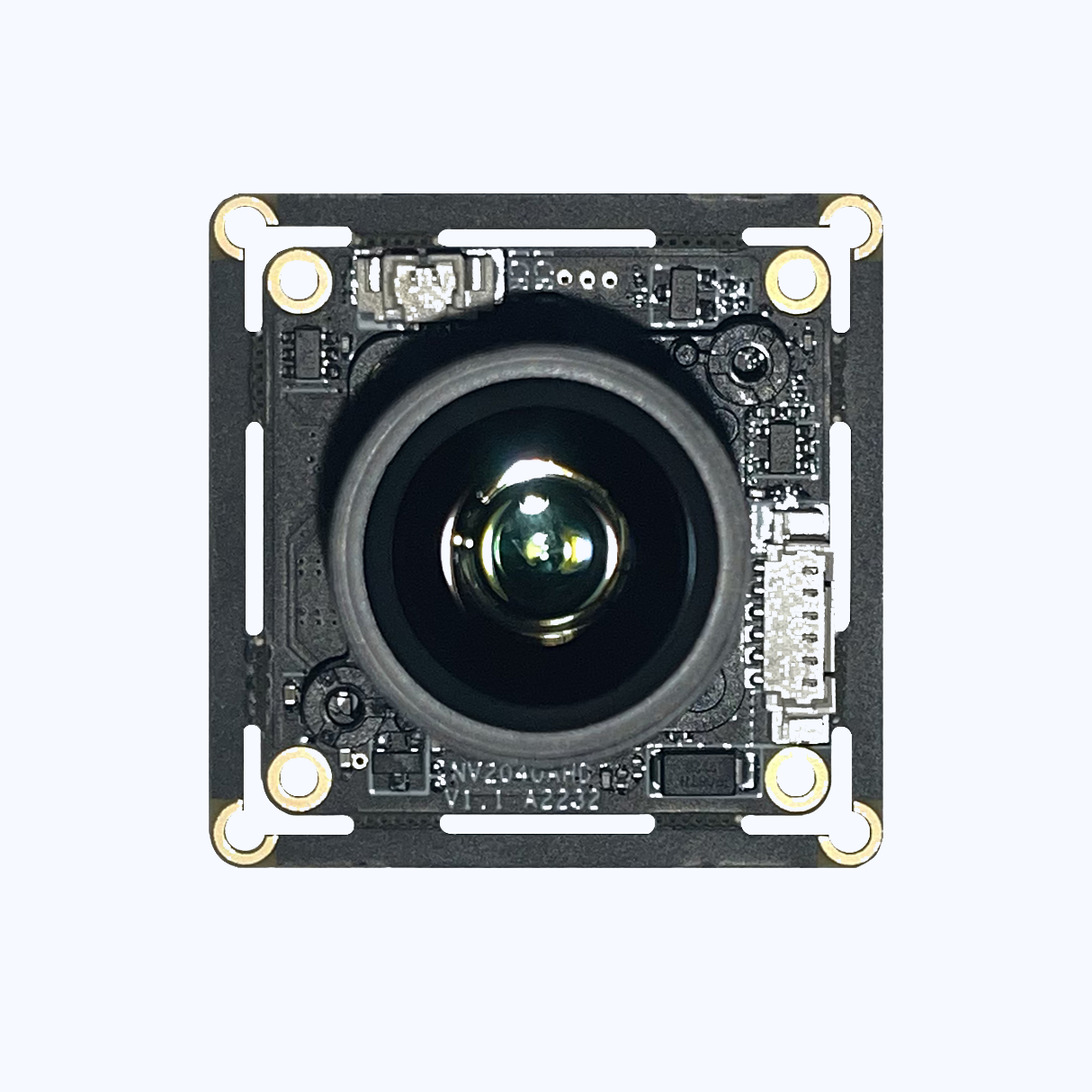

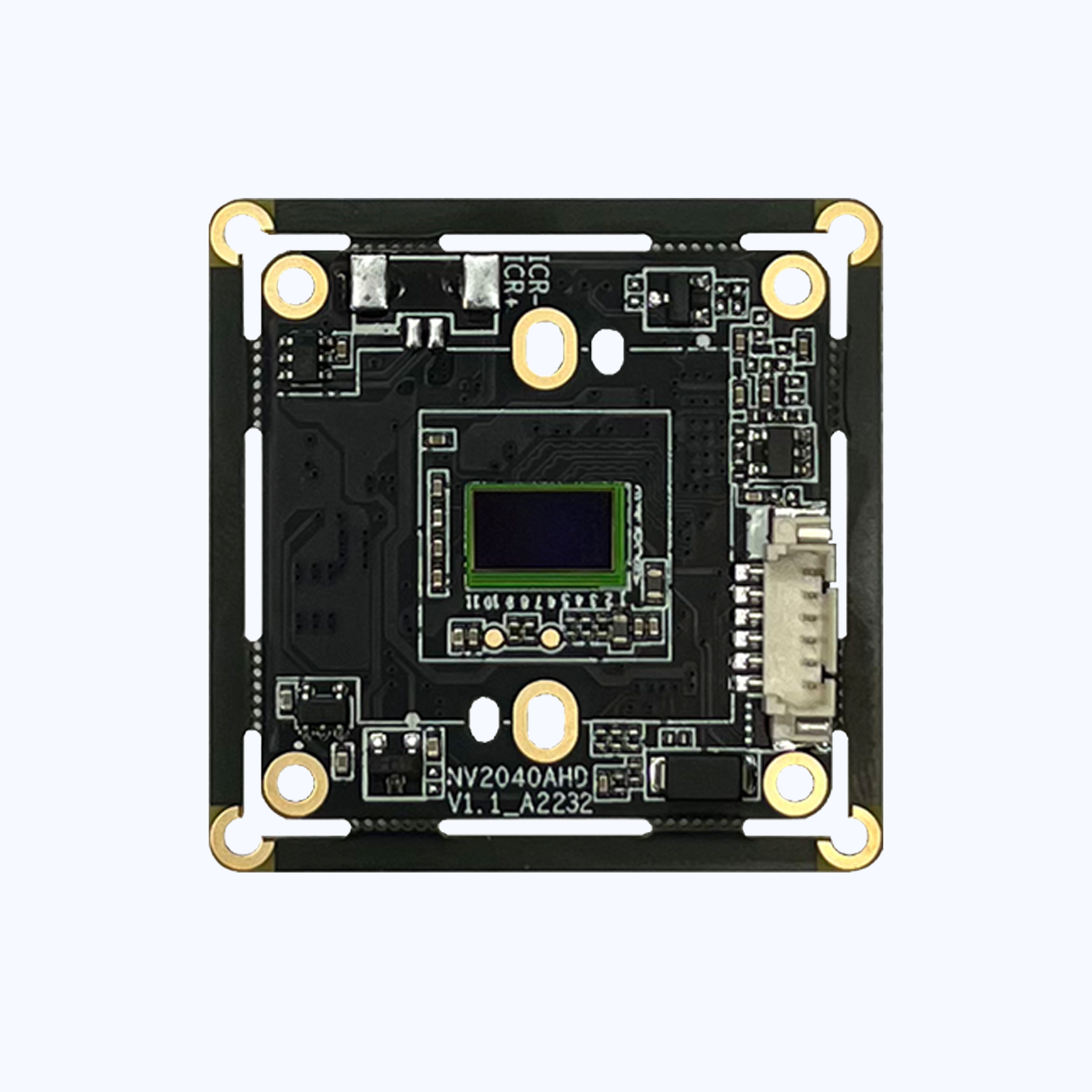

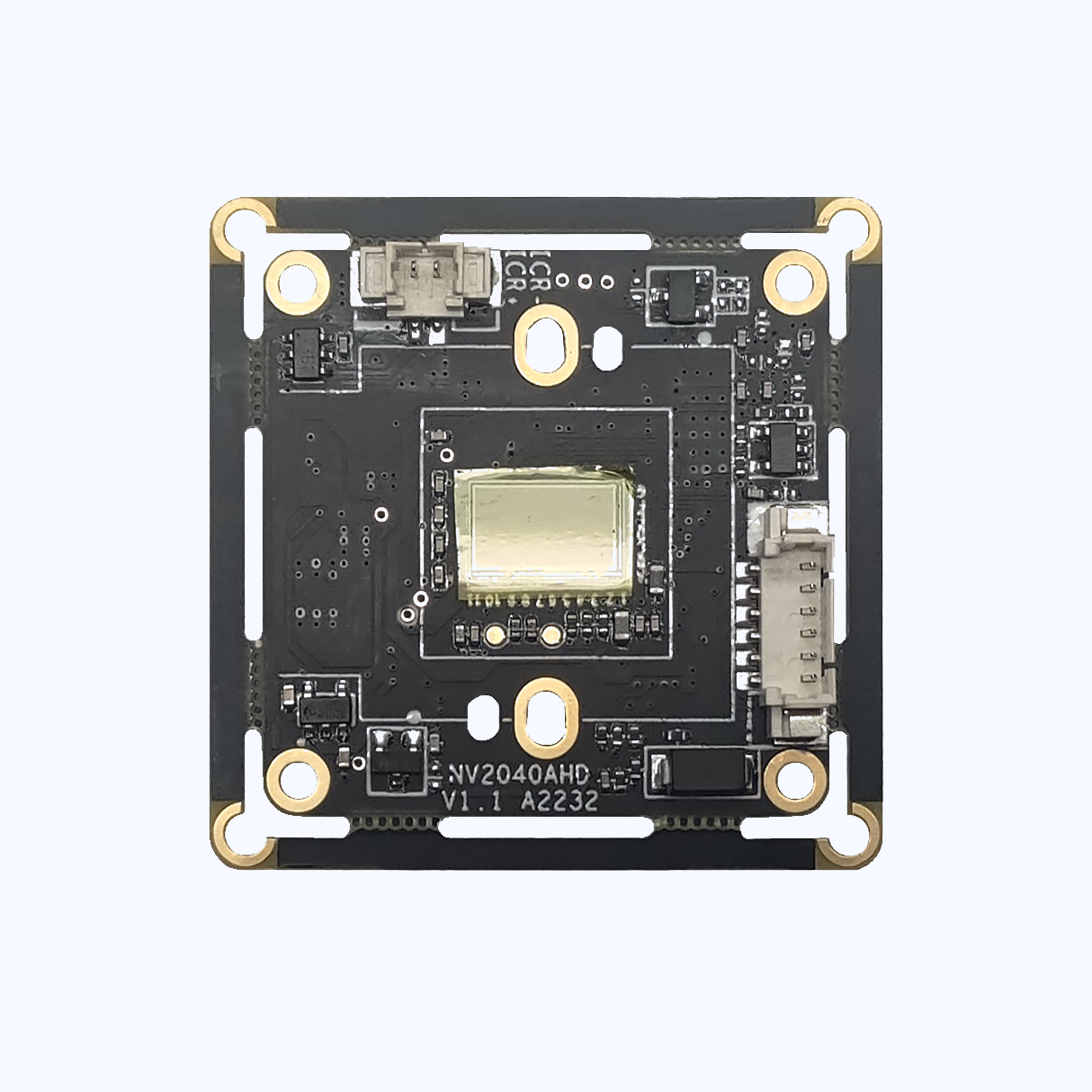

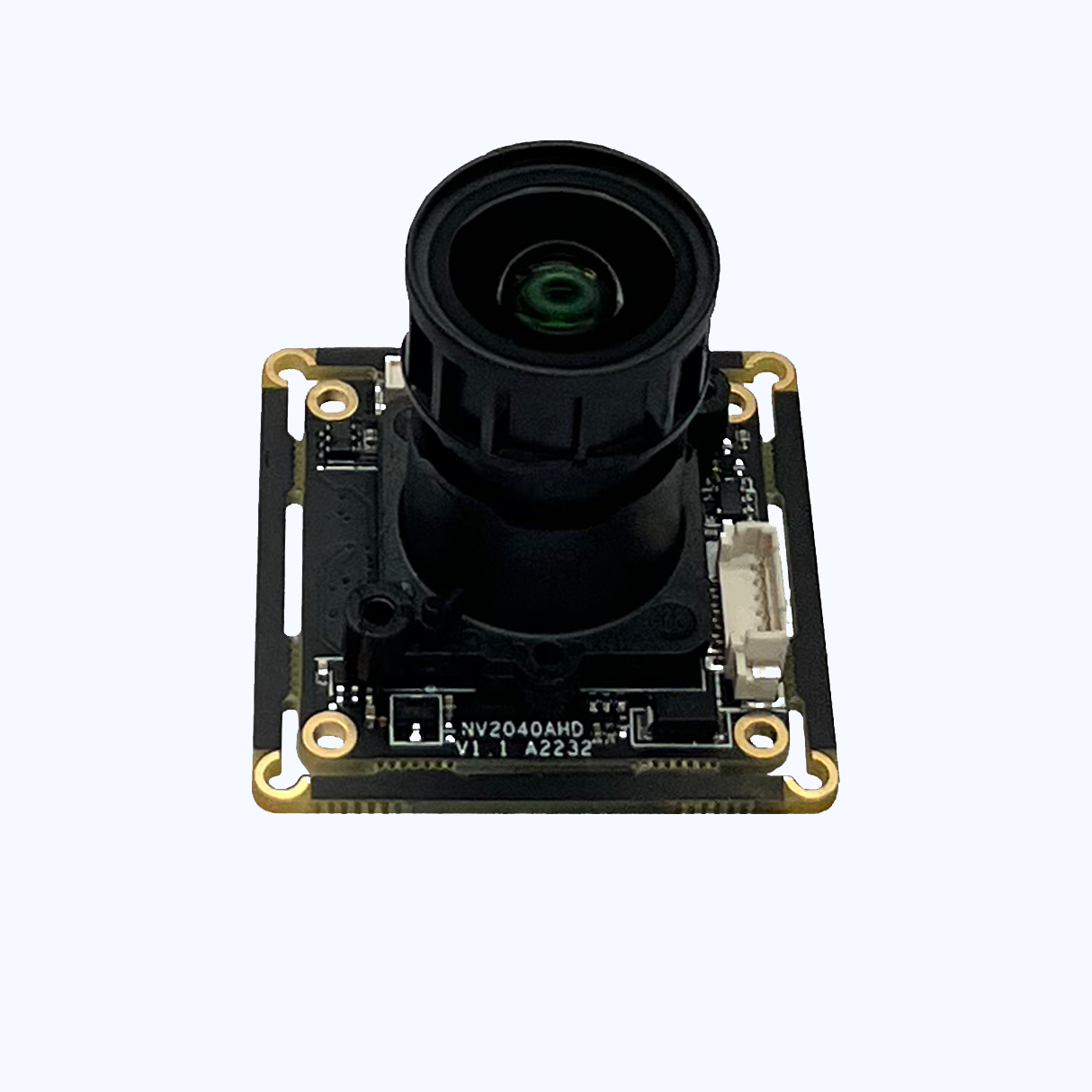

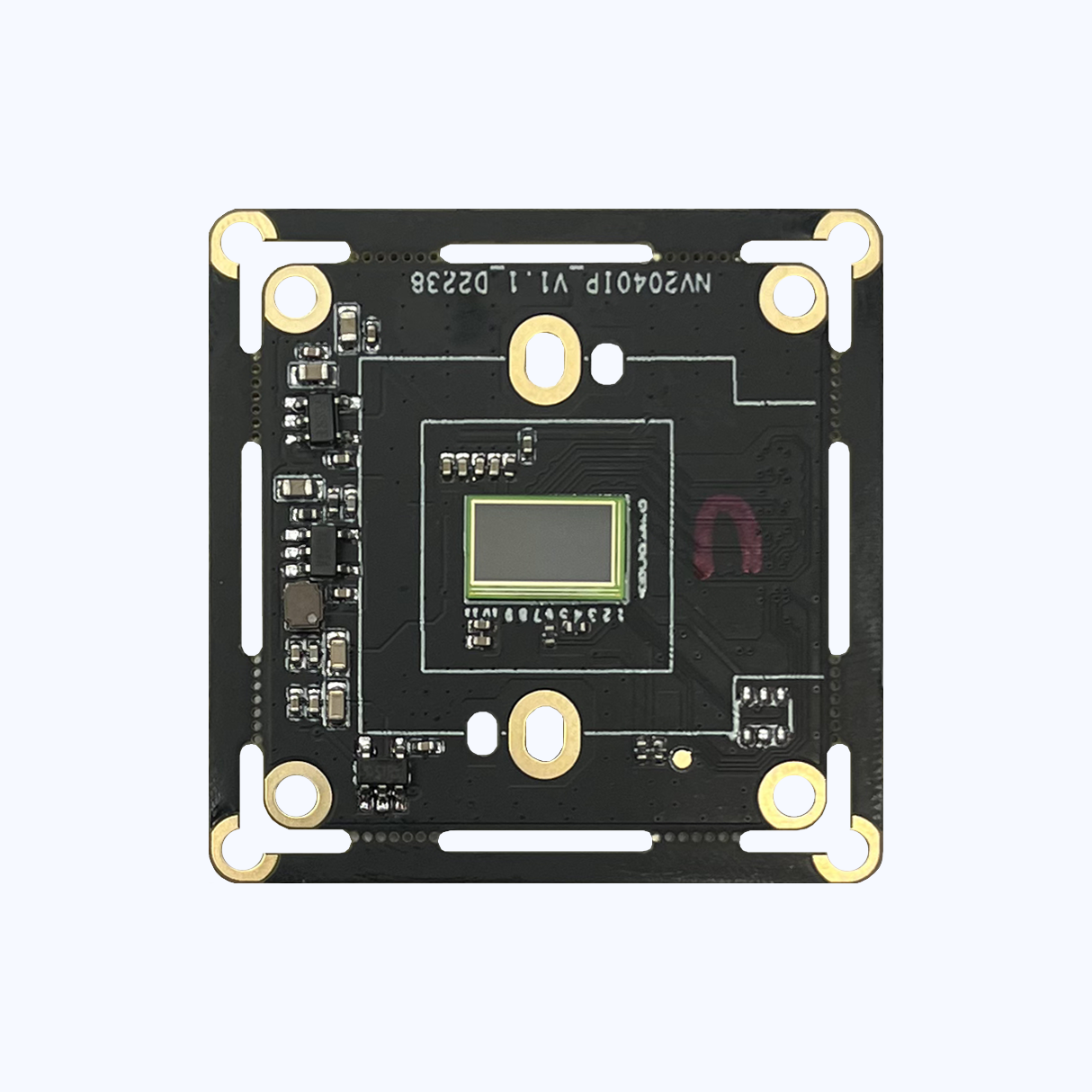

AHD 1080P彩色星光级摄像头模组, IMX385国产化替代方案
产品特点
- 采用1/1.8 200万星光级CMOS传感器
- FHD AHD高清输出，图像清晰、细腻，噪点低
- 低照度，全彩模式下照度最低可达0.05Lux
- 支持IR支持 IR-CUT 切换，CDS 外部控制，实现昼夜监控
- IMX385国产化替代方案
产品参数
- 订购料号：NV2040 AHD A2232
- 有效像素：1920*1080
- 像元大小：4um*4um
- 电源电压：4.5V~15V
- 工作温度：-40℃~70℃
产品参数
| NV2040_AHD 200 万 2 合 1 星光级1080模组 | |
| 模组参数 | |
| 传感器类型： | 1/1.8” CMOS Image Sensor |
| 系统制式： | PAL/NTSC |
| 有效像素： | 1920(H) x 1080(V) |
| 像元大小： | 4um*4um |
| 白平衡： | 自动/手动 |
| 增益控制： | 自动/手动 |
| 信噪比： | 大于45dB |
| 动态范围： | 76dB |
| 最低照度： | 全彩: 0.05Lux |
| 黑白: 0.001Lux | |
| 快门： | 手动控制、自动快门 |
| 日夜模式： | 光敏控制/增益控制/手动控制 |
| 帧率： | 1080P@25fps/30fps |
| 图像输出： | AHD/CVBS/USB/YUV/MIPI/CSI |
| 视场角： | 视镜头规格而定 |
| 接口： | 4Pin 1.25mm 电源视频，IR-CUT，CDS |
| 菜单控制 | |
| 爆光： | 背光补偿/全局 |
| 背光模式： | 关/背光补偿/强光抑制 |
| 白平衡： | 自动跟踪白平衡/手动模式 |
| 日夜模式： | 外部切换/内部切换/彩色/黑白 |
| 图像增强： | 对比度/锐度/饱和度/3D 降噪 |
| 视频设置： | 同轴高清制式/D-WDR/视频制式 |
| 退出： | 保存退出/重置/不保存 |
| 支持语种： | 中文、英文等其他5种语言 |
| 一般规范 | |
| 工作温度： | -40℃~70℃ |
| 电源-电流： | 12V ~90mA |
| 安装尺寸： | 32mm×32mm，38mm×38mm |

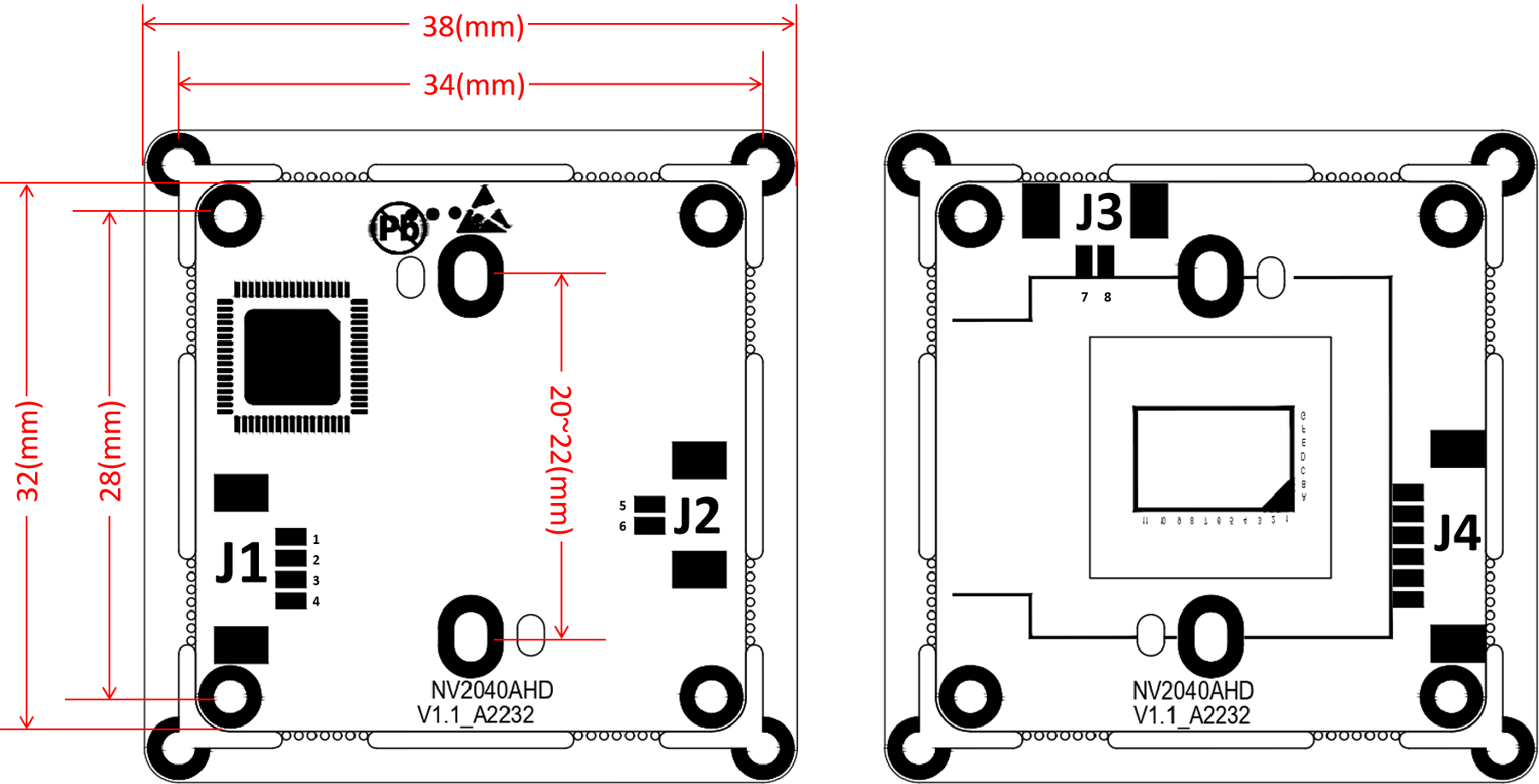

模组尺寸
| 图注编号 | 接口名称 | |
| J1 | 1 | GND |
| 2 | Video | |
| 3 | GND | |
| 4 | Power + | |
| J2 | 5 | GND |
| 6 | IR_IN | |
| J3 | 7 | ICR+ |
| 8 | ICR- | |
| J4 | OSD button | |

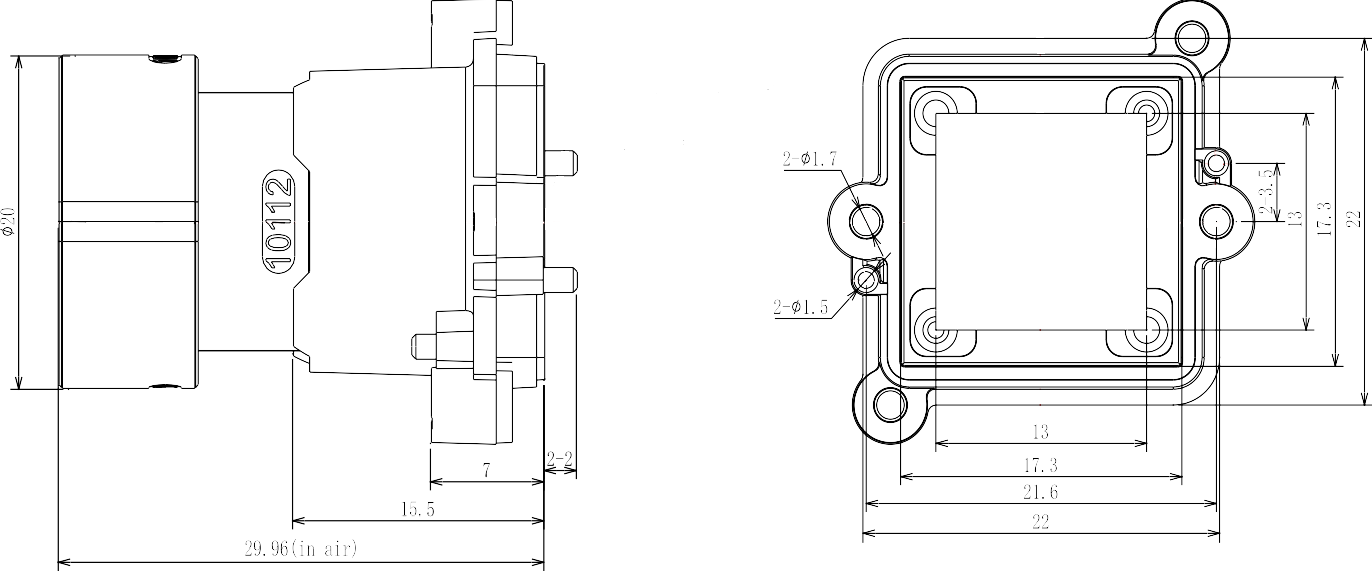

NV-L10112
单位： 毫米（mm)
NV-L10112 镜头参数（单位： 毫米）
| NV-L10112 | |||||
| 光圈值(F No.)： | 1.1±10% | ||||
| 焦距(Focal-Length)： | 8.42±5% | ||||
| sensor 参数 | H(水平) | V(垂直) | D(对角) | ||
| 视场角(FOV ) | 1/1.8" | 7.68*4.32*8.812 | 57.1° | 30.2° | 67.2° |

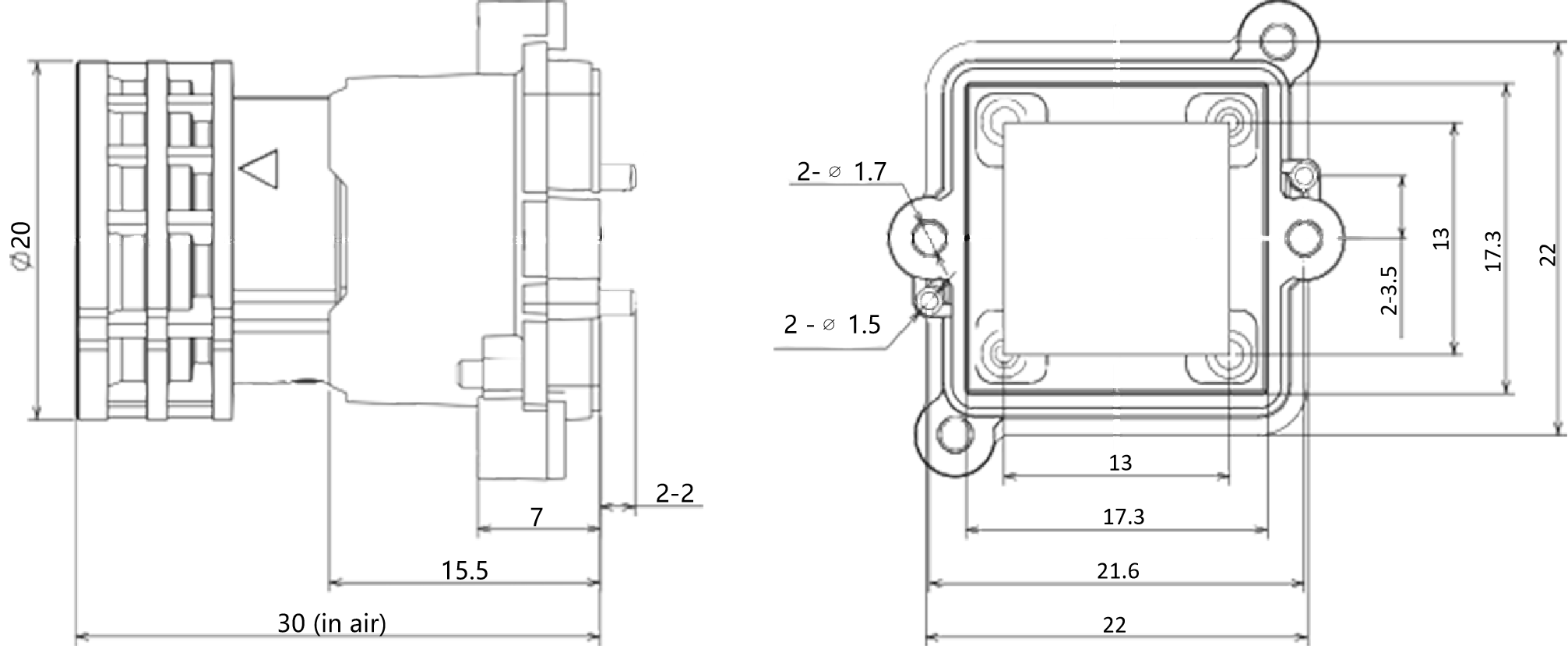

NV-L10151
单位： 毫米（mm)
NV-L10151 镜头参数 （单位： 毫米）
| NV-L10151 | |||||
| 光圈值(F No.): | 1.0±10% | ||||
| 焦距(Focal-Length): | 5. 1±5% | ||||
| sensor参数 | H(水平) | V(垂直) | D(对角) | ||
| 视场角(FOV ) | 1/1.8" | 7.68*4.32*8.812 | 93.1° | 49.6° | 110.8° |

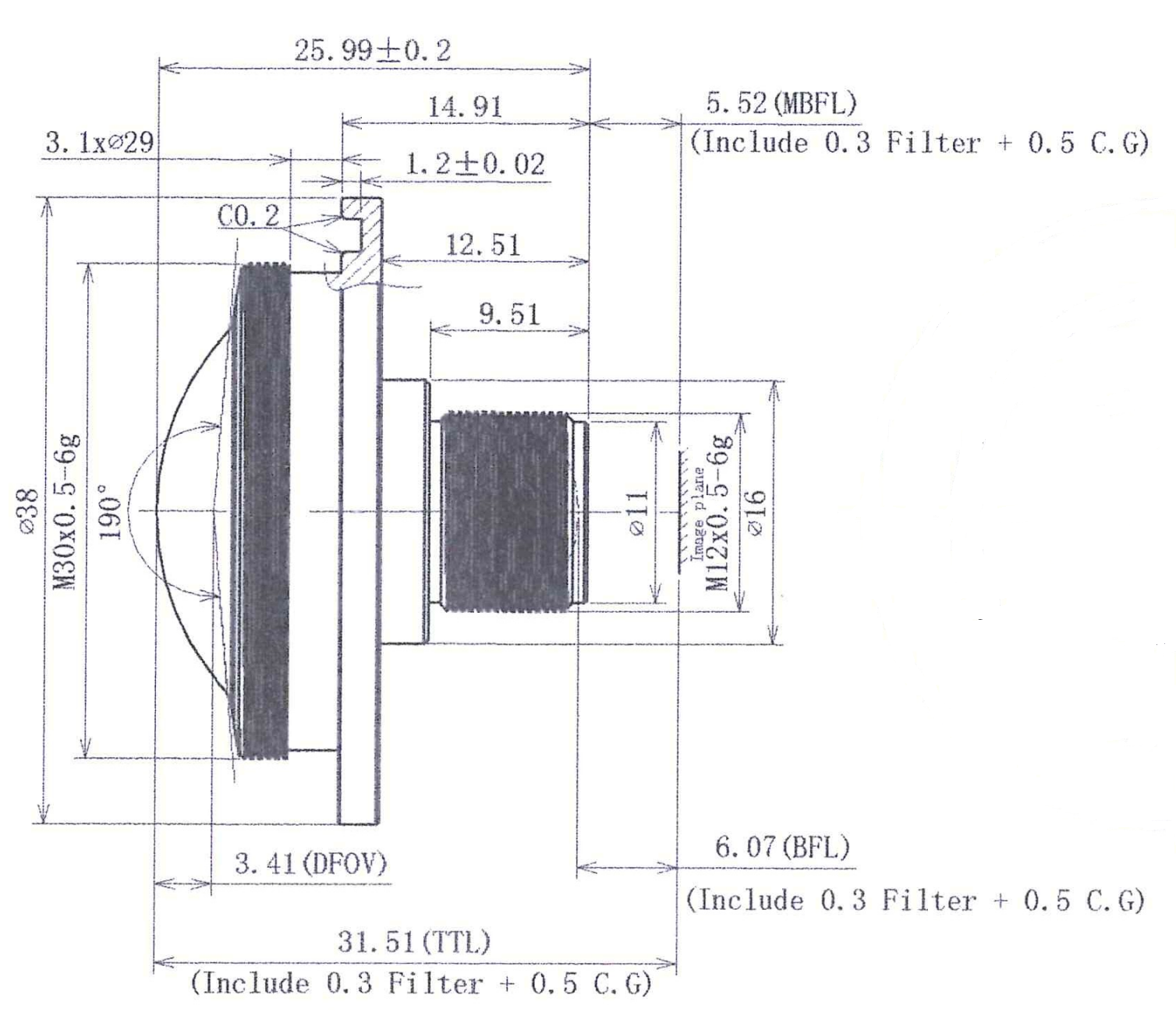

NV-L3402B
单位： 毫米（mm)
NV-L3402B镜头参数（单位：毫米）
| NV-L3420B | |||||
| 光圈值(F No.): | 2.2±10% | ||||
| 焦距(Focal-Length): | 2.3±5% | ||||
| sensor参数 | H(水平) | V(垂直) | D(对角) | ||
| 视场角(FOV ) | 1/1.8" | 7.68*4.32*8.812 | 93.1° | 49.6° | 110.8° |
